平成２２年龍谷祭における研究室公開について
スイーツみたいなアンテナからでる電波のかたち
線がつながっていないのに携帯電話で誰とでも会話できちゃうなんて、魔法みたいですよね。これを可能にしているのが電波なんです。でも、電波はどのようにしてアンテナから出て、どのようにして伝わっていくのか、目に見えないなんて残念ですよね。最近、コンピュータを利用して目で確認することのできる技術が発達しており、アンテナから出した電波を見ることが可能になりました。

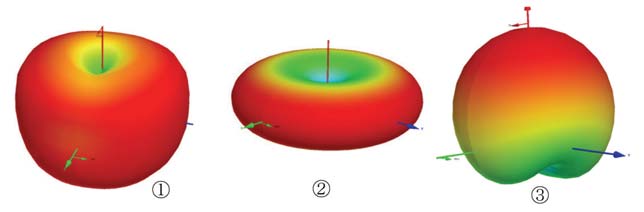

アンテナから出た電波のかたちは、アンテナの構造によってそれぞれがとてもユニークな形をしています。アンテナの構造は、たくさんありますが、たとえば図1 のように、(1) 2 本の金属棒からなるダイポール、(2)回路基板の両側に金属面があるパッチ、そして、(3)基板の片側だけに金属面がある広帯域アンテナなどがあります。では、図2 の電波放射のかたちがどのアンテナに当てはまるか、当ててみてください。答えは434 研究室の皆さんに確認してみてね。

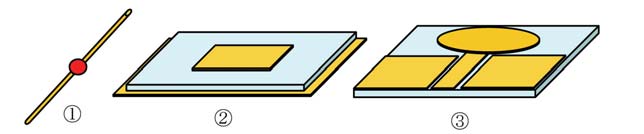

図1 (1)ダイポールアンテナ、(2)パッチアンテナ、(3)広帯域アンテナ
